HDMI: Srovnání verzí, přehled funkcí a možnosti správného zapojení
Rozhraní HDMI se stalo nepostradatelnou součástí moderní elektroniky. Pojďme se společně podívat, k čemu všemu tento standard slouží, jak se liší jeho jednotlivé verze a jak se dají využít jeho pokročilé funkce jako ARC nebo CEC.
Obsah:
HDMI (High-Definition Multimedia Interface) je digitální rozhraní, které revolučním způsobem změnilo propojování elektronických zařízení. Zjednodušeně řečeno jde o univerzální kabel, který dokáže přenášet současně obraz i zvuk, a to v perfektní kvalitě, bez jakékoliv komprese nebo ztráty dat.
Největší výhodou HDMI oproti starším analogovým standardům je jeho digitální povaha. Zatímco u analogových připojení (jako SCART nebo kompozitní video) dochází ke ztrátám kvality a signál se může zhoršovat vlivem rušení, HDMI přenáší data v původní, nezměněné podobě. Jeden kabel navíc nahrazuje několik předchozích – už tak nemusíte řešit samostatné kabely pro obraz a zvuk.
Historie a vývoj HDMI
HDMI spatřilo světlo světa 9. prosince 2002, kdy konsorcium předních technologických firem (včetně Hitachi, Panasonic, Philips, Sony či Thomson) vydalo první specifikaci HDMI 1.0. Cílem bylo vytvořit nástupce rozhraní DVI, který by navíc dokázal přenášet i zvuk.
Úspěch HDMI byl ohromující – v roce 2004 se prodalo 5 milionů zařízení s HDMI, a v roce 2007 už to bylo dokonce 143 milionů kusů. Tento úspěch vedl k tomu, že se HDMI stalo celosvětovým standardem a postupně vytlačilo DVI i starší analogová rozhraní jako SCART nebo kompozitní video.
Jak HDMI funguje technicky
HDMI využívá technologii TMDS (Transition-Minimized Differential Signaling), která zajišťuje vysokou šířku pásma a umožňuje obousměrný přenos dat. Díky tomu může jeden kabel současně přenášet video signál (u nejnovějších verzí až do rozlišení 10K), audio signál (až s 32 kanály a vzorkovací frekvencí 1536 kHz), kontrolní data pro komunikaci mezi zařízeními (CEC), a dokonce i síťové připojení (u verzí s technologií Ethernet).

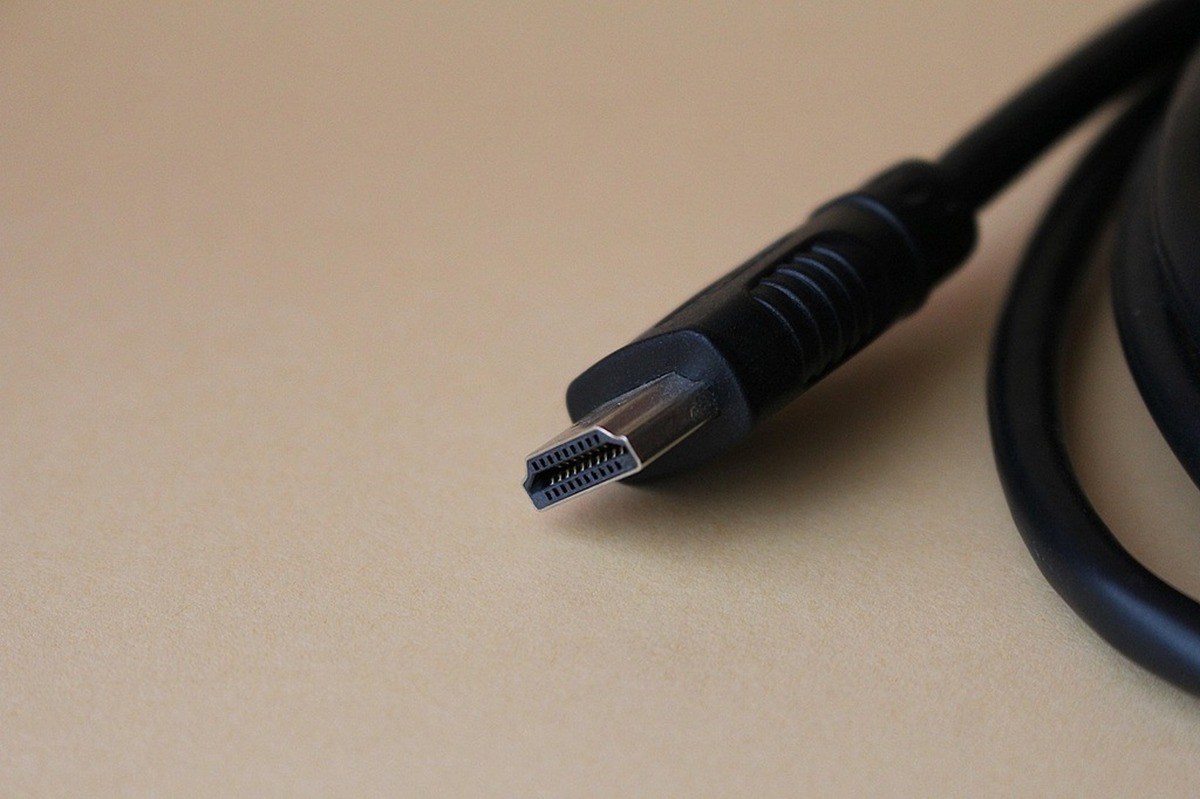

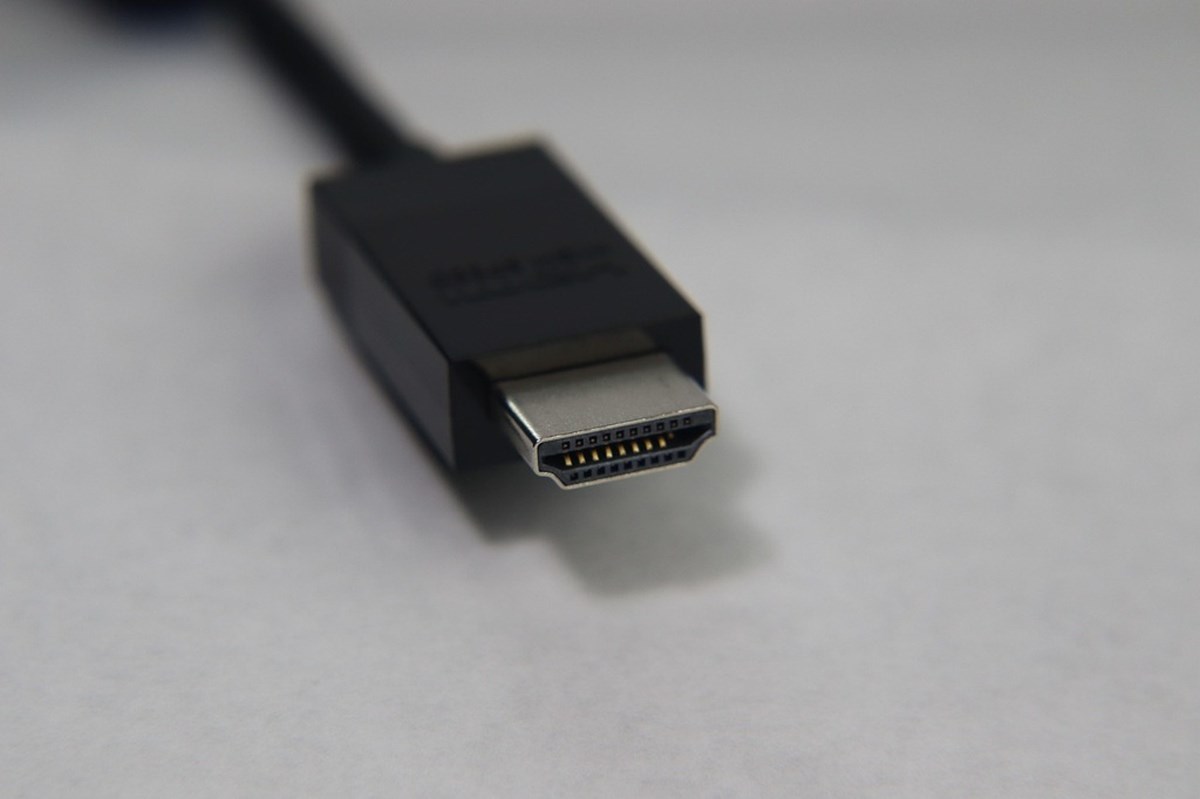

Konektory HDMI se vyrábějí v několika velikostech, z nichž nejběžnější variantou je konektor typu A. Ten má 19 pinů a rozměry 13,9 × 4,45 mm. Každý pin zde má svou specifickou funkci – některé přenášejí video data, jiné audio, další slouží pro napájení nebo komunikaci mezi zařízeními.

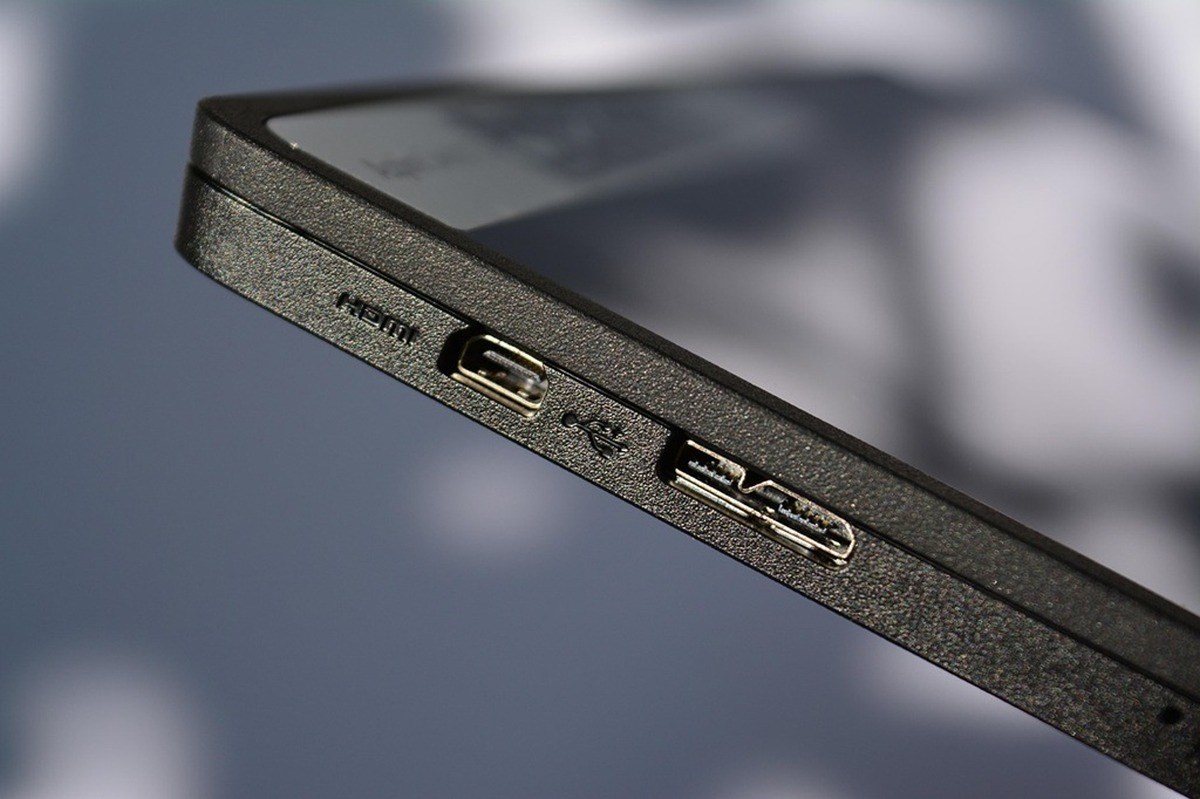

Vedle HDMI typu A se obvykle můžete setkat ještě s konektorem HDMI typu C (mini HDMI), což je menší verze určená pro kompaktní zařízení jako digitální fotoaparáty, kamery, tablety nebo menší notebooky. Zachovává všechny funkce standardního HDMI, ale v menším provedení vhodném pro mobilní zařízení. A existuje i HDMI typu D (micro HDMI) – nejmenší varianta používaná především u smartphonů, tabletů a jiných miniaturních zařízení. Při výběru kabelu je tedy potřeba ověřit, jaký typ konektoru vaše zařízení používá.
Verze HDMI a jejich možnosti
Vývoj HDMI probíhal postupně a každá nová verze přinesla vylepšení výkonu či nové funkce.
První verze HDMI (1.0 až 1.3) podporovaly Full HD obraz a umožňovaly základní přenos zvuku. S HDMI 1.4 přišla podpora 4K rozlišení, 3D videa, funkce ARC či možnost přenosu Ethernetu. HDMI 2.0 pak podporuje 4K video při vyšších snímkových frekvencích, vícekanálové audio nebo HDR. A HDMI 2.1 zvládne až 10K rozlišení, přináší extrémní přenosové rychlosti (48 Gb/s) a podporuje eARC, adaptivní obnovovací frekvence (VRR) i další chytré funkce, které ocení hlavně nároční uživatelé a hráči.
Při výběru zařízení a kabelu je proto důležité zohlednit, jakou verzi HDMI potřebujete. Pro běžné Full HD a 4K použití obvykle stačí HDMI 1.4 nebo 2.0, pro náročná domácí kina, herní konzole a nejnovější televizory je optimální HDMI 2.1. Každá novější verze je zpětně kompatibilní se staršími, a tak starší kabel obvykle funguje, jen neumožní pokročilé funkce vyšších standardů.
Praktické využití HDMI v domácnosti
S rozhraním HDMI se nejspíš u sebe doma setkáváte na několika místech. Mimo jiné se stalo páteří moderních domácích kin. Připojení soundbaru k televizoru přes HDMI ARC totiž umožňuje přenos zvuku oběma směry jediným kabelem. Místo složitého zapojení několika kabelů tedy stačí jeden HDMI kabel mezi televizorem a soundbarem, který zajistí nejen kvalitní zvuk, ale i pohodlné ovládání hlasitosti televizním ovladačem.
Moderní soundbary často nabízejí několik HDMI vstupů, a tak můžete připojit herní konzoli, Blu-ray přehrávač i set-top box přímo do soundbaru a k televizoru mít vše propojené jedním kabelem.
Zcela nepostradatelné je rozhraní HDMI i pro hráče videoher. PlayStation 5, Xbox Series X/S i herní počítače využívají standard HDMI 2.1 pro přenos 4K obrazu při vysokých snímkových frekvencích. Funkce jako Variable Refresh Rate navíc eliminují trhání obrazu. A režim Auto Low Latency Mode minimalizuje zpoždění mezi ovladačem a obrazovkou.

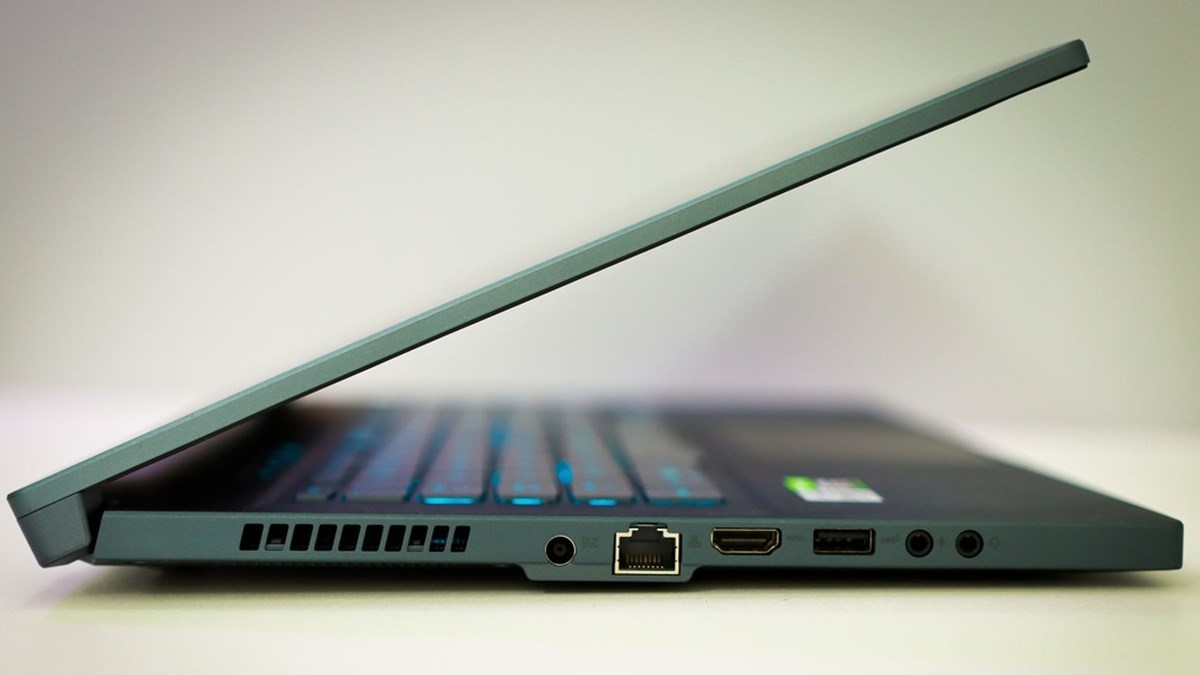

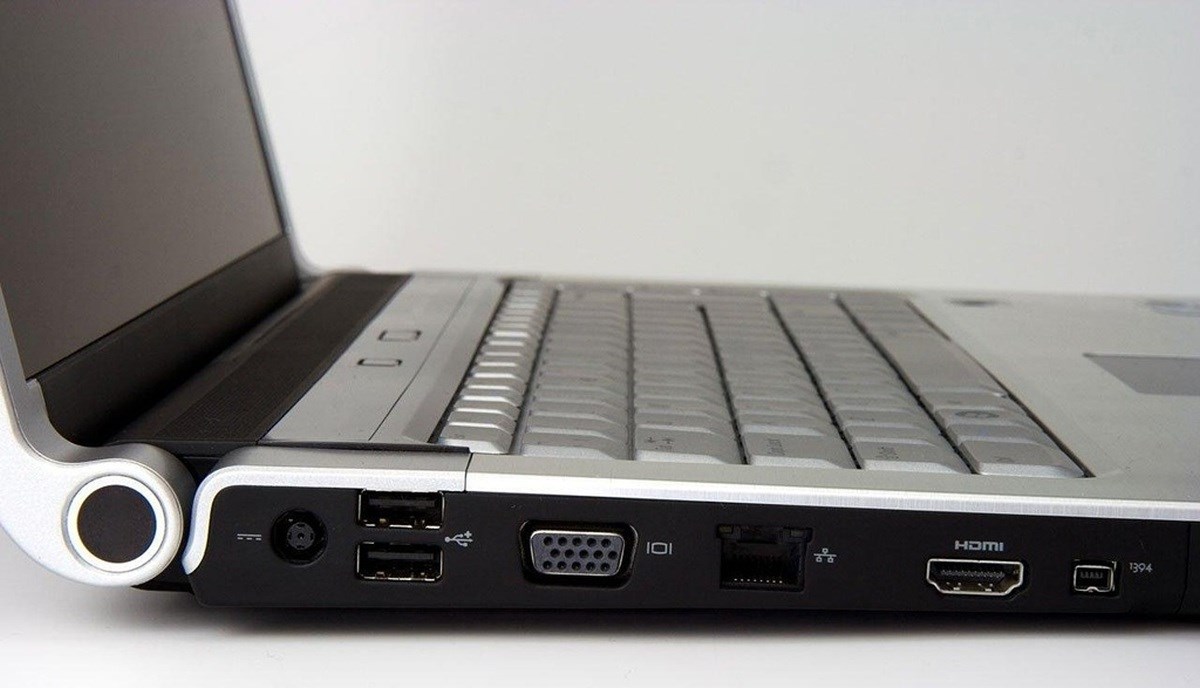

Další situací, v níž vám skvěle poslouží rozhraní HDMI, je připojení notebooku k externímu monitoru nebo televizoru. Stačí jediný HDMI kabel a máte k dispozici větší pracovní plochu nebo možnost prezentace na velké obrazovce. Výhodou je navíc i fakt, že řada moderních notebooků umožňuje přenášet HDMI signál prostřednictvím portu USB-C a patřičného adaptéru.
V neposlední řadě vám pak HDMI poslouží při práci s fotoaparátem či kamerou. Tyto přístroje totiž často nabízejí HDMI výstup, jehož prostřednictvím můžete už během natáčení sledovat snímaný obraz na velkém monitoru nebo si později promítnout hotové snímky. Podobně pak mohou sledování audiovizuálního obsahu na velkém displeji umožňovat i mobilní telefony či tablety s HDMI výstupem (obvykle přes adaptér).
Pokročilé funkce HDMI
V souvislosti s rozhraním HDMI se můžete setkat i s označením jako ARC, CEC nebo HDCP. Jde o technologie, které mohou možnosti připojení ještě rozšířit. Pojďme si je tak stručně představit.
ARC (Audio Return Channel)
ARC (Audio Return Channel) je funkce, která umožňuje přenos zvuku z televizoru zpět do připojeného audio systému. V praxi to například znamená, že zvuk z vestavěných aplikací Smart TV (Netflix, YouTube apod.) můžete poslouchat přes kvalitní soundbar nebo domácí kino, aniž byste potřebovali dodatečný audio kabel.
eARC (Enhanced Audio Return Channel)
eARC (Enhanced Audio Return Channel) je vylepšená verze ARC, dostupná v HDMI 2.1, která nabízí výrazně vyšší šířku pásma a dokáže přenést i nekomprimované vícekanálové audio, včetně Dolby Atmos a DTS:X. Můžete si tak užít vysoce kvalitní prostorový zvuk.
CEC (Consumer Electronics Control)
CEC (Consumer Electronics Control) umožňuje ovládání více připojených zařízení jedním dálkovým ovladačem. Zapnutí Blu-ray přehrávače tak např. automaticky zapne i samotný televizor a přepne na správný vstup. Při vypnutí televize se naopak vypnou i všechna připojená zařízení.
Někteří výrobci používají pro technologii CEC vlastní označení – setkat se můžete s názvy jako SimpLink, Anynet+ či BRAVIA Sync. Přestože standardizace není v tomto ohledu dokonalá a někdy dochází k problémům s kompatibilitou mezi různými značkami, základní funkce jako zapínání a vypínání jedním ovladačem obvykle fungují spolehlivě.
HDCP (ochrana obsahu)
HDCP (High-bandwidth Digital Content Protection) je ochranná technologie vyvinutá společností Intel, která zabraňuje nelegálnímu kopírování digitálního obsahu. Pro sledování chráněného 4K obsahu z Blu-ray disků nebo streamovacích služeb musí všechna zařízení v řetězci (od zdroje obsahu až po televizor) podporovat danou verzi HDCP (např. 2.2). Pokud některé zařízení HDCP nepodporuje, obsah se buď nepřehraje vůbec, nebo jen v nižší kvalitě.
HDMI vs. DisplayPort
Hlavním konkurentem HDMI je (zejména v oblasti počítačových monitorů) rozhraní DisplayPort. Zatímco HDMI je optimalizované pro spotřební elektroniku a domácí kino, DisplayPort cílí na profesionální a výkonné aplikace. DisplayPort 2.0 nabízí vyšší datovou propustnost než HDMI a podporuje ještě vyšší rozlišení.
Pro běžné uživatele je rozdíl minimální – oba standardy zvládnou 4K při vysokých snímkových frekvencích. HDMI má však výhodu v širší podpoře ze strany spotřebních zařízení, zatímco DisplayPort umožňuje propojení více monitorů z jednoho výstupu.
HDMI vs. starší analogová rozhraní
Oproti analogovým rozhraním (SCART, kompozitní video, S-Video) nabízí HDMI zásadní výhody:
• Digitální přenos bez ztráty kvality
• Jeden kabel pro obraz i zvuk (namísto několika kabelů)
• Vysoké rozlišení až do 10K (místo maximálních 576i u analogových standardů)
• Automatické rozpoznání parametrů připojených zařízení
• Ochrana obsahu prostřednictvím HDCP
Analogová rozhraní jsou dnes již zastaralá a na nových zařízeních se prakticky nevyskytují. Pokud potřebujete připojit starší zařízení, existují převodníky z analogových signálů na HDMI.

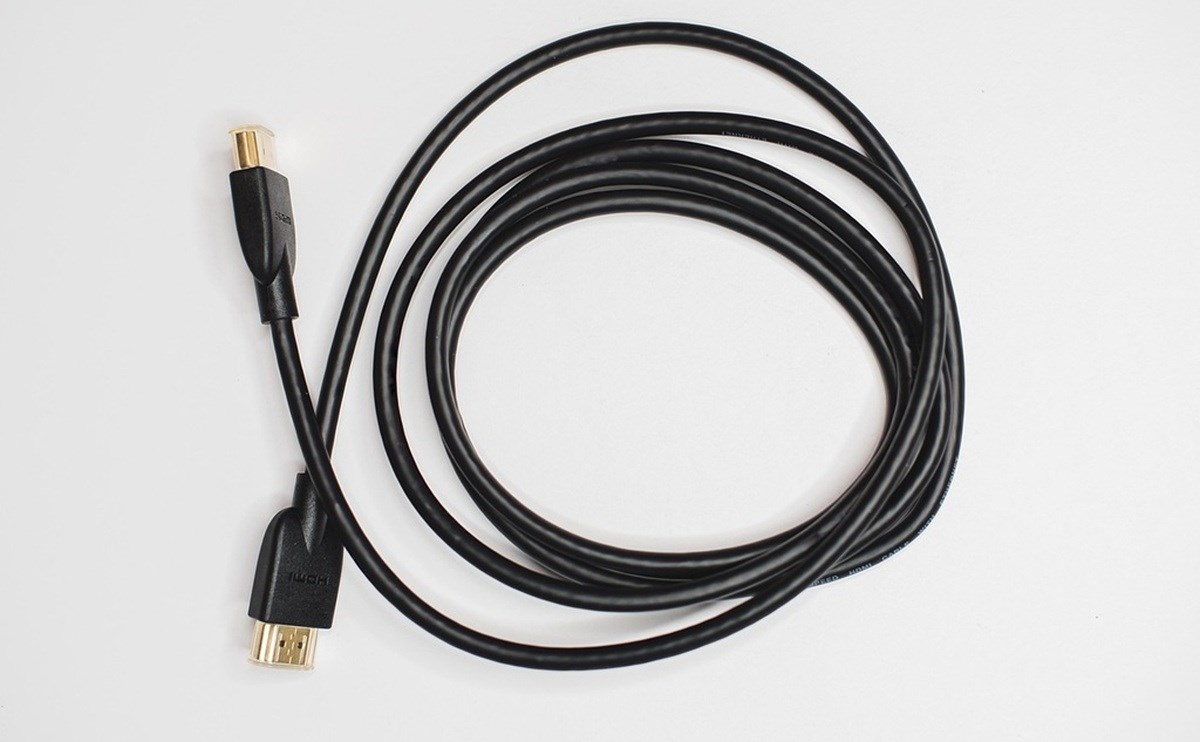

Jak vybrat správný HDMI kabel
Pokud potřebujete propojit svou elektroniku pomocí rozhraní HDMI, neobejdete se bez patřičného kabelu. Ty existují v různých verzích, přičemž jednotlivé typy se liší podle rychlosti (se standardem HDMI 1.4 bylo zavedeno i nové označování kabelů, které neuvádí konkrétní verze rozhraní, ale kategorie podle rychlosti):
• Standard HDMI kabel – 2,25 Gb/s, podpora rozlišení 1080i nebo 720p
• High Speed HDMI kabel – 10,2 Gb/s, podpora 4K při 30 Hz
• Ultra High Speed HDMI kabel – 48 Gb/s, plná podpora funkcí rozhraní HDMI 2.1, včetně 8K rozlišení při vysoké frekvenci
Pro propojovací vzdálenost do 5 metrů stačí kvalitní pasivní HDMI kabel. Pro delší vzdálenosti jsou nutné aktivní kabely se zesilovači nebo optické HDMI kabely, které dokážou přenést signál i na stovky metrů bez ztráty kvality.
Kvalitu přenosu pak mohou výrazně vylepšit pozlacené konektory. Platí to zejména v prostředích s vysokou vlhkostí nebo při častém odpojování. Pro běžné domácí použití však nejsou nutností.
Praktické tipy pro každodenní použití
Co se týče nastavení, při prvním připojení zařízení s rozhraním HDMI obvykle proběhne konfigurace automaticky. Podle možností vašeho televizoru nebo monitoru však můžete manuálním nastavením rozlišení optimalizovat kvalitu obrazu, barevné hloubky či snímkové frekvence.
Pokud máte problémy s obrazem nebo zvukem, zkontrolujte, zda všechna zařízení podporují použitou verzi HDMI a HDCP. Drobné potíže s nekompatibilitou často vyřeší restart zařízení nebo výměna kabelu. Nejčastější problémy s rozhraním HDMI totiž souvisejí právě s nekompatibilitou HDCP nebo s poškozenými kabely.
Problémy se zvukem často vyřešíte kontrolou nastavení ARC/eARC v menu televizoru a audio systému. Ujistěte se, že používáte správný HDMI port, označený jako ARC.
Budoucnost HDMI
Vývoj HDMI neustále pokračuje. Nastupující verze HDMI 2.2 by měla přinést ještě vyšší datové rychlosti a rozlišení. Hlavní hnací silou dalšího vývoje je přitom očekávaný postupný přechod na 8K obsah a vyšší snímkové frekvence pro VR aplikace.
Zajímavý směr budoucího rozvoje pak představuje i integrace s technologiemi chytré domácnosti a rozšířenými možnostmi ovládání pomocí technologie CEC. Podle všeho tak HDMI zůstane klíčovým rozhraním pro propojení zábavních zařízení i v příštích letech.
HDMI se za více než dvě dekády svého vývoje stalo nepostradatelným standardem moderní elektroniky. Díky své jednoduchosti, spolehlivosti a neustálému technologickému pokroku dokázalo nahradit celou řadu starších rozhraní a výrazně zjednodušit propojování audio-video zařízení.
Rozhraní HDMI je zkrátka mostem mezi vašimi zařízeními, který umožňuje naplno využít možnosti moderní digitální zábavy. Věříme, že jsme vám tímto článkem pomohli lépe pochopit jeho možnosti a že si doma i díky tomu užijete kvalitní obraz i zvuk bez kompromisů.
