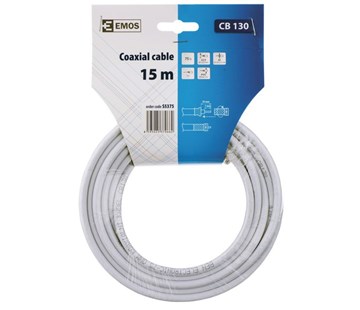

Emos S5375 KABEL KOAX.CB130 15M

záruční doba: 2 roky, impedance: 75 Ohm, použití: účastnické přívody, materiál vnitřního vodiče: mědí plátovaný ocelový drát (CCS), průměr vnitřního vodiče: 1,02 mm, dielektrikum typ, průměr: FPE 4,8 mm, počet stínění: 2, stínění I.folie: 1× Al/PES, materiál stínění: hliník (Al), počet drátků stínění: 32× 0,12 mm, průměr stínění: 32× 0,12 mm2, pokrytí stínění: 28 %, průměr pláště kabelu: 6,8 mm, materiál pláště kabelu: PVC, barva pláště kabelu: bílá, kapacita (pF/m): 55, činitel zkrácení: 0,84, max. útlum při 20 °C (dB/100m) 10 MHz: 2,3, max. útlum při 20 °C (dB/100m) 100 MHz: 7,4, max. útlum při 20 °C (dB/100m) 450 MHz: 15,5, max. útlum při 20 °C (dB/100m) 650 MHz: 18,2, max. útlum při 20 °C (dB/100m) 860 MHz: 20,8, max. útlum při 20 °C (dB/100m) 1 000 MHz: 22,5, max. útlum při 20 °C (dB/100m) 2 000 MHz: 34, min. útlum odrazu při 20 °C (dB) 300–600 MHz: 23, min. útlum odrazu při 20 °C (dB) 600–900 MHz: 20, min. útlum stínění (dB) 10 ~ 800 MHz: 75, max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 25,7, max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 45,9, izolační odpor mezi jádry při 20 °C (MOhm/km): 500, min. poloměr ohybu jednorázový/násobný: 30/60 mm, hmotnost (kg/km): 40,5, min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25, skladovací teplota: -20 °C až +75 °C, montážní teplota: +5 °C až +60 °C, způsob balení - délka: 15 m, způsob balení - typ cívky: PVC krabice, způsob balení - ozn. metráží: ano, doporučené typy konektorů - F lisovací: *K7220, doporučené typy konektorů - F šroubovací: *K7331, FPE = pěnové dielektrikum: ano, prodejní obal: 15 m, závěs

min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25 min. útlum odrazu při 20 °C (dB) 600–900 MHz: 20 hmotnost (kg/km): 40,5 počet stínění: 2 počet drátků stínění: 32× 0,12 mm způsob balení - typ cívky: PVC krabice průměr stínění: 32× 0,12 mm2 záruční doba: 2 roky izolační odpor mezi jádry při 20 °C (MOhm/km): 500 způsob balení - ozn. metráží: ano stínění I.folie: 1× Al/PES max. útlum při 20 °C (dB/100m) 10 MHz: 2,3 min. útlum stínění (dB) 10 ~ 800 MHz: 75 pokrytí stínění: 28 % materiál pláště kabelu: PVC APE = vzduchové dielektrikum: ne max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 25,7 max. útlum při 20 °C (dB/100m) 2 000 MHz: 34 stínění II. folie: není impedance: 75 Ohm odolné UV: ne vhodné pro venkovní použití: ne min. poloměr ohybu jednorázový/násobný: 30/60 mm PE = polyethylenové dielektrikum: ne max. útlum při 20 °C (dB/100m) 1 000 MHz: 22,5 způsob balení - délka: 15 m materiál stínění: hliník (Al) max. útlum při 20 °C (dB/100m) 860 MHz: 20,8 kapacita (pF/m): 55 prodejní obal: 15 m, headercard průměr pláště kabelu: 6,8 mm průměr vnitřního vodiče: 1,02 mm doporučené typy konektorů - F šroubovací: *K7331 materiál vnitřního vodiče: mědí plátovaný ocelový drát (CCS) PES = vrstva fólie: ne max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 45,9 doporučené typy konektorů - F lisovací: *K7220 činitel zkrácení: 0,84 max. útlum při 20 °C (dB/100m) 450 MHz: 15,5 typ koaxiálního kabelu: CB130 FPE = pěnové dielektrikum: ano skladovací teplota: -20 °C až +75 °C barva pláště kabelu: bílá min. útlum odrazu při 20 °C (dB) 300–600 MHz: 23 max. útlum při 20 °C (dB/100m) 100 MHz: 7,4 dielektrikum typ, průměr: FPE 4,8 mm max. útlum při 20 °C (dB/100m) 650 MHz: 18,2 montážní teplota: +5 °C až +60 °C nebezpečné látky: nepodléhá CPR zamýšlené použití: vnitřní rozvody třída reakce na oheň: nepodléhá CPR barva izolace napájecích vodičů: neuvádí se konstrukce napájecích vodičů: neuvádí se průřez napájecích vodičů: neuvádí se izolace napájecích vodičů: neuvádí se

Popis a parametry Emos S5375 KABEL KOAX.CB130 15M

Vlastnosti

Typ kabelu

CB130

Délka kabelu

15 m

Barva

Bílá

Impedance

75 ohm

Provozní podmínky

Provozní rozsah teplot (T-T)
